Quando o laudo de vibração é exigido
O prazo costuma ser curto e o risco — autuação, embargo, ação judicial — é real. A medição certa, feita com o sensor fixado do jeito correto, resolve de uma vez.
Vizinho ou morador reclama de vibração de obra, indústria ou tráfego pesado; a CETESB ou a prefeitura pede laudo.
Condicionante de LP, LI, LO ou renovação que exige monitoramento de vibração.
Cravação de estacas, bate-estacas, demolição, escavação ou tráfego de equipamento pesado perto de residências ou estruturas sensíveis.
Prensas, compressores, chillers, torres de resfriamento e máquinas de operação contínua gerando vibração percebida na vizinhança.
Defesa administrativa, auditoria ou perícia judicial em que o valor medido é a prova.
O que a DD 215 avalia (e o que ela não avalia)
Esta é a parte que separa quem entende de vibração ambiental de quem só aluga um aparelho. São duas perguntas diferentes:
Norma ambiental da CETESB. Mede o incômodo à comunidade causado por vibrações contínuas, em velocidade de partícula (PPV, mm/s — pico). Os limites são baixos — de 0,3 a 0,5 mm/s.
Norma técnica de proteção de edificações contra dano estrutural. Os limites são muito mais altos — de 3 a 50 mm/s — e variam com a frequência e o tipo de estrutura.
- ⚠ Danos estruturais — isso é DIN 4150-3 / BS 7385-2.
- ⚠ Vibração propagada pelo ar — isso é ruído aéreo, avaliado por NBR 10151.
- ⚠ Desmonte de rocha com explosivos — isso é NBR 9653.
Tabela 1 — Limites de incômodo · DD 215/2007/E CETESB
Velocidade de vibração de partícula (PPV), valor de pico, em mm/s. O enquadramento da área segue o zoneamento urbano do município; na ausência dele, a ocupação real do solo. Não se aplica a desmonte de rocha com explosivos.
| Tipo de área | Diurno (7h–20h) | Noturno (20h–7h) |
|---|---|---|
| Hospitais, casas de saúde, creches e escolas | 0,3 | 0,3 |
| Predominantemente residencial | 0,3 | 0,3 |
| Mista (comercial e administrativa) | 0,4 | 0,3 |
| Predominantemente industrial | 0,5 | 0,5 |
Tabela 2 — Limites de dano estrutural · DIN 4150-3
Velocidade de vibração de partícula (PPV), em mm/s, na fundação por faixa de frequência e no andar mais alto.
| Tipo de estrutura | < 10 Hz | 10–50 Hz | 50–100 Hz | Andar mais alto |
|---|---|---|---|---|
| Industrial | 20 | 20–40 | 40–50 | 40 |
| Habitações (residencial) | 5 | 5–15 | 15–20 | 15 |
| Estruturas particularmente sensíveis | 3 | 3–8 | 8–10 | 8 |
Como o ensaio é feito
A metodologia do Anexo I da DD 215, aplicada do jeito certo.
Medição em velocidade de partícula (mm/s), valor de pico — não RMS. É o que a norma manda comparar.
Registramos X, Y e Z e calculamos o vetor resultante — PPV = √(X² + Y² + Z²). É o valor vetorial que se compara ao limite da DD 215, não cada eixo isolado.
Componente vertical no piso, no centro do cômodo, evitando piso solto, carpete, madeira ou tecido. Componente horizontal no centro das paredes estruturais e, havendo janela, logo abaixo dela — nunca sobre a estrutura da janela, nunca em drywall.
DD 215/2007/E (incômodo) · DIN 4150-3 e BS 7385-2 (dano estrutural, quando aplicável) · NBR 9653 (quando há explosivos).
Onde a maioria dos laudos erra (e por que o seu não pode)

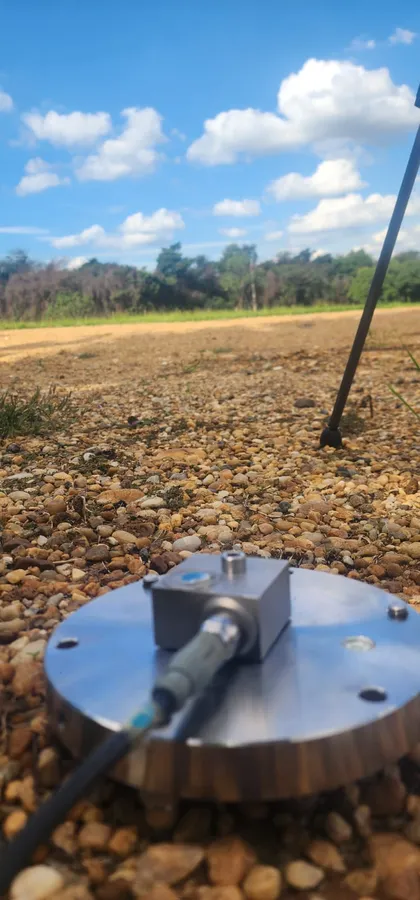

O sensor precisa se mover exatamente junto com o solo. Para isso ele tem que estar rigidamente acoplado a uma base pesada ou fixado por garras em superfície firme (concreto). É o que exigem o Anexo I da DD 215 ("fixado rigidamente") e as normas de instrumentação DIN 45669-1 / DIN 4150.
- ⚠ Aparelho pequeno e leve, apenas apoiado no chão, sem base de fixação.
- ⚠ Um sensor solto ressoa com a própria vibração que deveria medir e amplifica ou distorce o sinal — gerando um PPV falso, quase sempre para cima.
- ⚠ O laudo até "mede", mas mede errado. Em perícia, isso é derrubado na primeira contestação técnica.
Na GNR, cada ponto é montado com o sensor nivelado e acoplado à base — e a posição e a fixação são registradas em foto no laudo, para que fiscal e perito confiram que a medição é válida.
Equipamento Classe 1, calibração RBC e o sensor certo

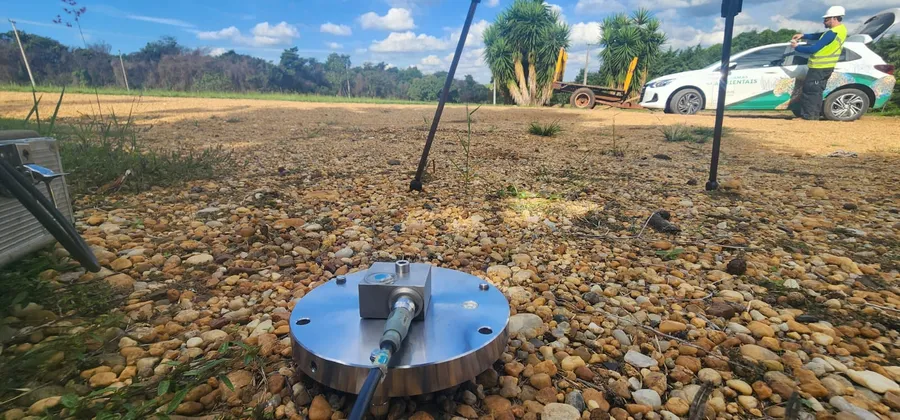

Geofones triaxiais, sem fio, desempenho Classe 1 conforme ISO 4866, BS 7385-1 e DIN 45669-1. Medição conforme DIN 4150-3 e BS 7385-2. Autonomia longa de bateria — ideal para monitoramento prolongado em campo.

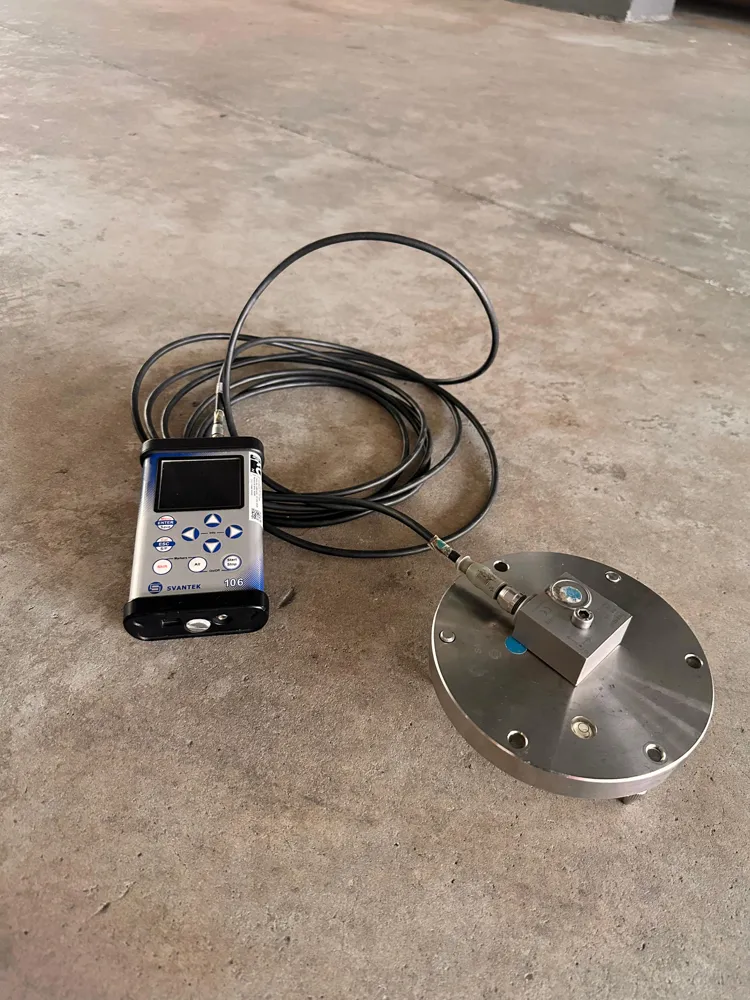

Seis canais, conforme ISO 8041, com base de montagem metálica para acoplamento rígido ao solo. Para medições pontuais de precisão.
Dois modos de medição
Vários pontos de medição de curta duração, cobrindo os períodos diurno e noturno e as fontes relevantes. Indicada para caracterizar o incômodo e responder a notificações.

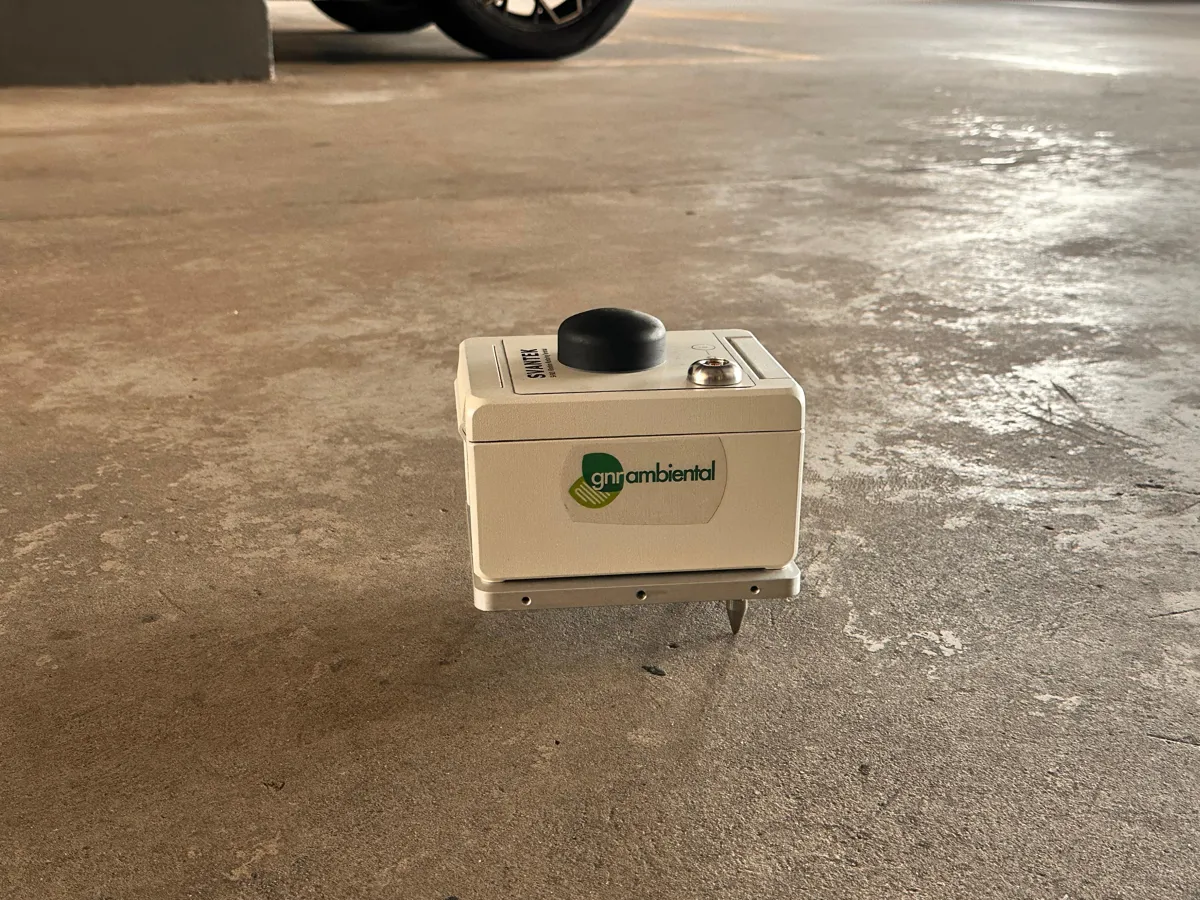

Um ponto monitorado continuamente por semanas ou meses, com o SV 803 sem fio registrando o histórico completo. Poucos fornecedores oferecem — a GNR faz. Ver monitoramento de longa duração →
Cada laudo acompanha
- Metodologia e enquadramento da área (zoneamento);
- Valores medidos em X, Y e Z e o vetor resultante (PPV);
- Comparação com os limites da DD 215 (e da DIN 4150-3 quando aplicável);
- Histograma e gráficos das medições;
- Registro fotográfico da posição e da base de fixação de cada sensor;
- Certificados de calibração RBC dos equipamentos;
- ART do engenheiro responsável;
- Conclusão técnica e, quando há excedência, o caminho de controle.
O laudo aponta quanto e onde se excede — e vira o ponto de partida do controle. A GNR faz a medição, o projeto de mitigação (isolamento de base, alteração de método construtivo, restrição de horário) e a medição de comprovação, sob a mesma responsabilidade técnica.
Por que a GNR Ambiental
Cinco coisas que a maioria dos concorrentes não reúne:
- Gestão certificada ISO 9001:2015 em todos os serviços — inclusive vibração. Processo auditado, do agendamento à emissão do laudo.
- Perito judicial no TJSP — o laudo é feito por quem também é chamado pela Justiça para julgar a prova técnica.
- 13 anos fazendo laudo de vibração e uma empresa com mais de 10 anos de estrada.
- Equipamentos próprios e Classe 1 — nunca uma medição improvisada com aparelho alugado.
- Quem ensina o assunto: ministramos o curso técnico de medição de vibração conforme a DD 215 e a DIN 4150-3.
